Базовая конструкция платья. Второй вариант

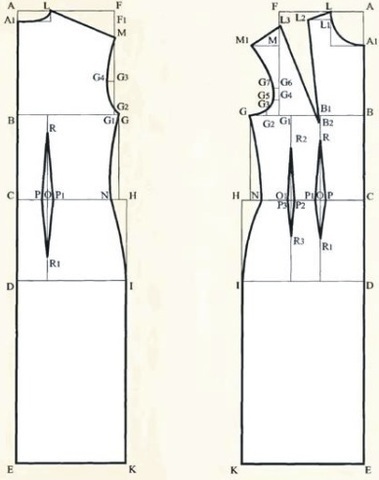

Построение спинки

Строим прямой угол из точки А.

АВ = высота проймы сзади (Впрс ).

(Пример: 23 см.)

АС = длина спины до талии (Дет).

(Пример: 42 см.)

CD = высота линии бедер (Вб).

(Пример: 18 см.)

АЕ = длина платья (Ди ).

(Пример: 100 см.)

AF = (диаметр плеч (Дп ) + прибавка) / 2.

(Пример: (38 см + 2 см) / 2 = 20 см.)

AF = BG1.

BG = (обхват груди 3 (ОгЗ )+ прибавка) / 4 - 1 см.

(Пример: (90 см + 4 см) /4-1 см = 22,5 см.)

DI = (обхват бедер (Об ) + прибавка ) / 4-1 см.

(Пример: (96 см + 4 см) / 4 -1 см = 24 см.)

ЕК = DI = СН.

АА 1 = 2 см (стандартная величина).

AL = 1/5 обхвата шеи (От) - 0,5 см.

(Пример: (38 / 5) - 0,5 см = 7,1 см.)

Проведем дугу А1L - линию горловины сзади.

СМ = высота плеча косая (Впк ).

(Пример: 42 см.)

Для нахождения точки М проведем дугу с центром в точке С и радиусом, равным СМ.

На пересечении дуги и вертикали FG1 находится точка М. LM - линия плеча.

G1G2 = 0,1 *G1M.

(Пример: 0,1 * 18,5 см = 1,85 см.)

G1G3 = 0,4*G1M.

(Пример: 0,4 * 18,5 см = 7,4 см.)

G3G4 = 1,5 см.

Проведем линию проймы по точкам М G4 G2 G.

CN = (обхват талии + прибавка) / 4 + раствор задней вытачки - 1 см.

(Пример: (70 см + 4 см) / 4 + 3 см -- 1 см. = 20,5 см.)

Проведем линию бокового шва по точкам G N I К.

СО = 7,5 см.

Проведем вертикаль через точку О.

OP = OP1 = глубина вытачки = раствор вытачки / 2.

(Пример: 3 см / 2 = 1,5 см.)

OR = 16 см. OR1 = 13 см.

Проведем контур вытачки по точкам PRP1 R1.

Построение полочки

Строим прямой угол из точки А.

АВ = АВ с чертежа спинки.

АС = АС с чертежа спинки.

CD = CD с чертежа спинки.

АЕ = длина платья (Ди ).

(Пример: 100 см.)

(Пример: (33 см + 2 см) /2 + 1 см = = 18,5 см.)

AF = BG1.

BG = (обхват груди 3 (ОгЗ )+ прибавка) / 4 + 1 см.

(Пример: (90 см + 4 см) /4 + 1 см = = 24,5 см.)

DI = (обхват бедер (Об ) + прибавка ) / 4 + +1 см.

(Пример: (96 см + 4 см) /4 + 1 см = = 26 см.)

ЕК = DI = СН.

АА 1 = 1/5 обхвата шеи (От) + 0,5 см.

(Пример: 38 / 5 + 0,5 см = 8,1 см.)

AL = AL с чертежа спинки.

Проведем дугу А1L, которая будет являться линией горловины спереди.

LL1 = 1,2 см.

Проведем горизонталь через точку L1.

LL2 = 5 см.

Для нахождения точки L2 проведем дугу с центром в точке L и радиусом, равным LL2.

На пересечении дуги и горизонтали находится точка L2.

ВВ1 = СО = расстояние между сосковыми точками (Цг ) 12.

(Пример: 19 см / 2 = 9,5 см.)

L2B2 = высота груди (Вг ).

(Пример: 25 см.)

Для нахождения точки В 2 проведем дугу с центром в точке L2 и радиусом, равным L2B2. На пересечении дуги и вертикали В10 находится точка В 2 .

Проведем линию L2B2.

FM = FM с чертежа спинки платья + 1,5 см.

Проведем горизонталь через точку М.

L2L3 = обхват груди 3 (ОгЗ ) - обхват груди 1 (Ог 1 ).

(Пример: 90 см - 84 см = 6 см.)

Для нахождения точки L3 проведем дугу с центром в точке L2 и радиусом, равным L2L3.

Далее проведем дугу с центром в точке В 2 и радиусом, равным L2B2. На пересечении двух дуг находится точка L3.

Проведем отрезок L3B2.

L3M = LM с чертежа спинки платья --LL2-1CM.

(Пример: 16 см - 5 см - 1 см = 10 см.)

Для нахождения точки М проведем дугу с центром в точке L3 и радиусом, равным L3M. На пересечении дуги и горизонтали через точку М находится точка М 1 .

G1G2 = 1/2G1G.

G2G3 = 1,2 см.

G1G4 = 0,2*G1M1.

(Пример: 0,2 * 16,5 см = 3,3 см.)

G4G5 = 1,2 см.

G1G6 = 0,4*G1M1.

(Пример: 0,4 * 16,5 см = 6,6 см.)

G6G7 = 1 см.

Проведем линию проймы по точкам М 1 G7 G5 G3 G.

CN = (обхват талии + прибавка) / 4 + раствор вытачек + 1 см.

(Пример: (70 см + 4 см) / 4 + 3,5 см + 1 см = 23 см.)

Проведем линию бокового шва по точкам G N I К.

OP = OP1 = глубина вытачки = раствор вытачки / 2.

(Пример: 2 см / 2 = 1 см.)

B2R = 1,5 см.

OR1 = 8 см.

Проведем контур вытачки по точкам PRP1 R1.

Для улучшения посадки платья на фигуре рекомендуем строить вторую вытачку на полочке.

ОО 1 = 1/2 ON.

(Пример: 10,5 см / 2 = 5,25 см.)

01Р2 = 01РЗ = глубина вытачки = раствор вытачки / 2.

(Пример: 1,5 см / 2 = 0,75 см.)

О1R2= 11 см.

О1R3 = 7,5cm.

Проведем контур вытачки по точкам Р 2 R2 РЗ R3

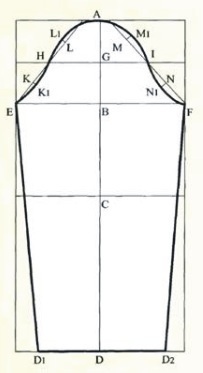

Конструкция рукава


Конструкция рукава


Базовая конструкция платья. Второй вариант
