Базовая конструкция платья. Первый вариант

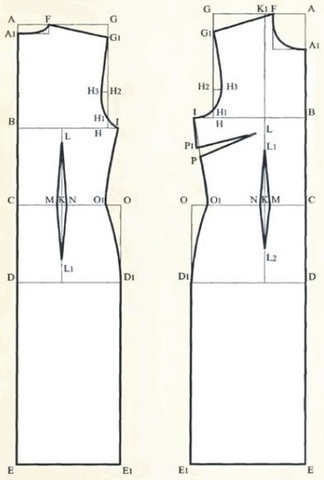

Построение спинки

Строим прямой угол из точки А.

АВ = 1/2 длины спины до талии (Дет) + + 3 см.

(Пример: 42 см / 2 + 3 см= 24 см.)

АС = длина спины до талии (Дет).

(Пример: 42 см.)

CD = высота линии бедер (Вб).

(Пример: 18 см.)

АЕ = длина платья (Ди ).

(Пример: 102 см.)

АА 1 = 2 см.

AF = 1/5 обхвата шеи - 0,5 см.

(Пример: 38 см / 5 - 0,5 см = 7,1 см.)

AG = 1/2 диаметра плеч + прибавка.

(Пример: 38 см / 2 + 0,5 см = 19,5 см.)

GG1 = 3 см (стандартная величина, используемая для платья без плечевых накладок).

BI = (обхват груди 3 (ОгЗ ) + прибавка) / 4 - 1 см.

(Пример: (90 см + 6 см) / 4 -1 см = 23 см.)

DD1 = (обхват бедер (Об ) + прибавка ) / 4-1 см.

(Пример: (96 см + 2 см) /4-1 см = = 23,5 см.)

DD1=EE1. HH1 =0,1 *HG1.

(Пример: 0,1 * 21 см = 2,1 см.)

HH2 = 0,4*HG1.

(Пример: 0,4 * 21 см = 8,4 см.)

Н2НЗ= 1,5 см.

Проводим линию проймы по точкам G1 НЗ Н 1 I.

ΣВ (сумма вытачек) = (обхват бедер + прибавка) - (обхват талии + прибавка) / 2.

(Пример: (96 см + 2 см) - (70 см + 4 см) / 2 =12 см.)

Раствор боковой вытачки = 0,5 * ΣВ.

(Пример: 0,5 * 12 см = 6 см.)

001 = глубина боковой вытачки = раствор боковой вытачки / 2.

(Пример: 6 см / 2 = 3 см.) СК = 1/2 С01.

Раствор задней вытачки = 0,3 * ΣВ.

(Пример: 0,3 * 12 см = 3,6 см.) КМ = KN = глубина задней вытачки = раствор задней вытачки / 2.

(Пример: 3,6 см / 2 =1,8 см.)

LL1 - длина задней вытачки.

KL= 16 см.

KL1 = 13 см.

Строим вытачку по точкам М L N L1.

Построение полочки

Строим прямой угол из точки А.

АВ = АВ с чертежа спинки.

АС = длина переда до талии (Дпт ).

(Пример: 44,5 см.)

CD = CD с чертежа спинки.

АЕ = длина платья (Ди ) = АЕ (с чертежа спинки) + (длина переда до талии (Дпт ) - длина спины до талии (Дпс )).

(Пример: 102 см + (44,5 см - 42 см) = = 104,5 см.)

АА 1 = 1/5 обхвата шеи + 0,5 см.

(Пример: 38 см / 5 + 0,5 см = 8,1 см.)

AF = AF с чертежа спинки.

AG = AG с чертежа спинки.

GG1 = 4 см (стандартная величина, используемая для платья без плечевых накладок).

BI = (обхват груди 3 (ОгЗ ) + прибавка) / 4 + 1 см.

(Пример: (90 см + 6 см) /4 + 1 см = 25 см.)

DD1 = (обхват бедер (Об ) + прибавка ) / 4+1 см.

(Пример: (96 см + 2 см) /4 + 1 см = = 25,5 см.)

DD1 =ЕЕ 1 =СО. НН 1 =0,1 *HG1.

(Пример: 0,1 * 20 см = 2 см.)

HH2 = 0,3*HG1.

(Пример: 0,3 * 20 см = 6 см.)

Н2НЗ = 2 см.

Проводим линию проймы по точкам G1 НЗН 1 I.

001 = 001 с чертежа спинки платья.

СК = 1/2 расстояния между сосковыми точками (Цг ).

(Пример: 19 см / 2 = 9,5 см.)

IP = 9,5 см.

K1L = высота груди (Вг ).

(Пример: 25 см.)

Проводим отрезок PL.

РР 1 = длина переда до талии (Дпт ) -- длина спины до талии (Дет).

(Пример: 44,5 см - 42 см = 2,5 см.)

Уравниваем стороны вытачки.

P1L=PL

Проводим боковую линию по точкам IP1 LPOI D1 Е 1 .

Раствор передней вытачки = 0,2 * ЕВ.

(Пример: 0,2 * 12 см = 2,4 см.)

КМ = KN = глубина передней вытачки = = раствор передней вытачки / 2.

(Пример: 2,4 см / 2 =1,2 см.)

LL1 = 2 см.

KL2 = 8 см.

Проводим контур вытачки по точкам L1 N L2 М.

Примечание. Рекомендуем сместить линию плеча на 1 см в сторону передней половинки и соответственно сместить высшую точку оката рукава

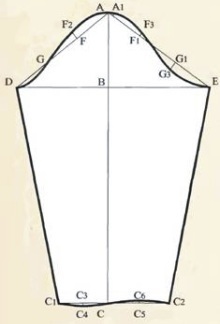

Построение рукава


Построение рукава

АВ - высота оката рукава.

АВ = G1H (величина с чертежа полочки платья) - 5 см.

(Пример: 20 см - 5 см = 15 см.)

АС = длина рукава.

(Пример: 58 см.)

Проведем перпендикуляр через точку В.

BE = G1H (величина с чертежа полочки платья).

(Пример: 20 см.)

BD = G1H (величина с чертежа полочки платья) - 2 см.

(Пример: 20 см - 2 см = 18 см.)

Проведем линии AD и АЕ.

AF = AF1 = DG = EG1 = 8 см.

Проведем перпендикуляры через точки F F1 GG1.

Отложим точку F2 вверх по перпендикуляру от точки F.

FF2 = 1,7cm.

Отложим точку F3 вверх по перпендикуляру от точки F1.

F1F3 = 0,6cm.

Отложим точку G3 вниз по перпендикуляру отточки G1.

G1G3 = 2cm.

Проведем линию оката рукава по точкам D G F2 A F3 G3 Е.

Ширина рукава внизу = обхват запястья + прибавка.

(Пример: 20 см +2 см = 22 см.)

СС 2 = 1/2 ширины рукава внизу + 1 см.

(Пример: 22 см / 2 + 1 см = 12 см.)

СС 1 = 1/2 ширины рукава внизу - 1 см.

(Пример: 22 см / 2 - 1 см = 10 см.)

Проведем серединные перпендикуляры к отрезкам СС 1 и СС2.

СЗС 4 = 0,5 см. С5С6 = 0,5 см.

Проведем линию низа рукава по точкам С1 С4С С6 С2.

Примечание. В случае перемещения шва в сторону полочки на 1 см следует переместить вершину рукава на 1 см в сторону полочки.

(Пример: точка А 1.)
